EV 高压线介绍

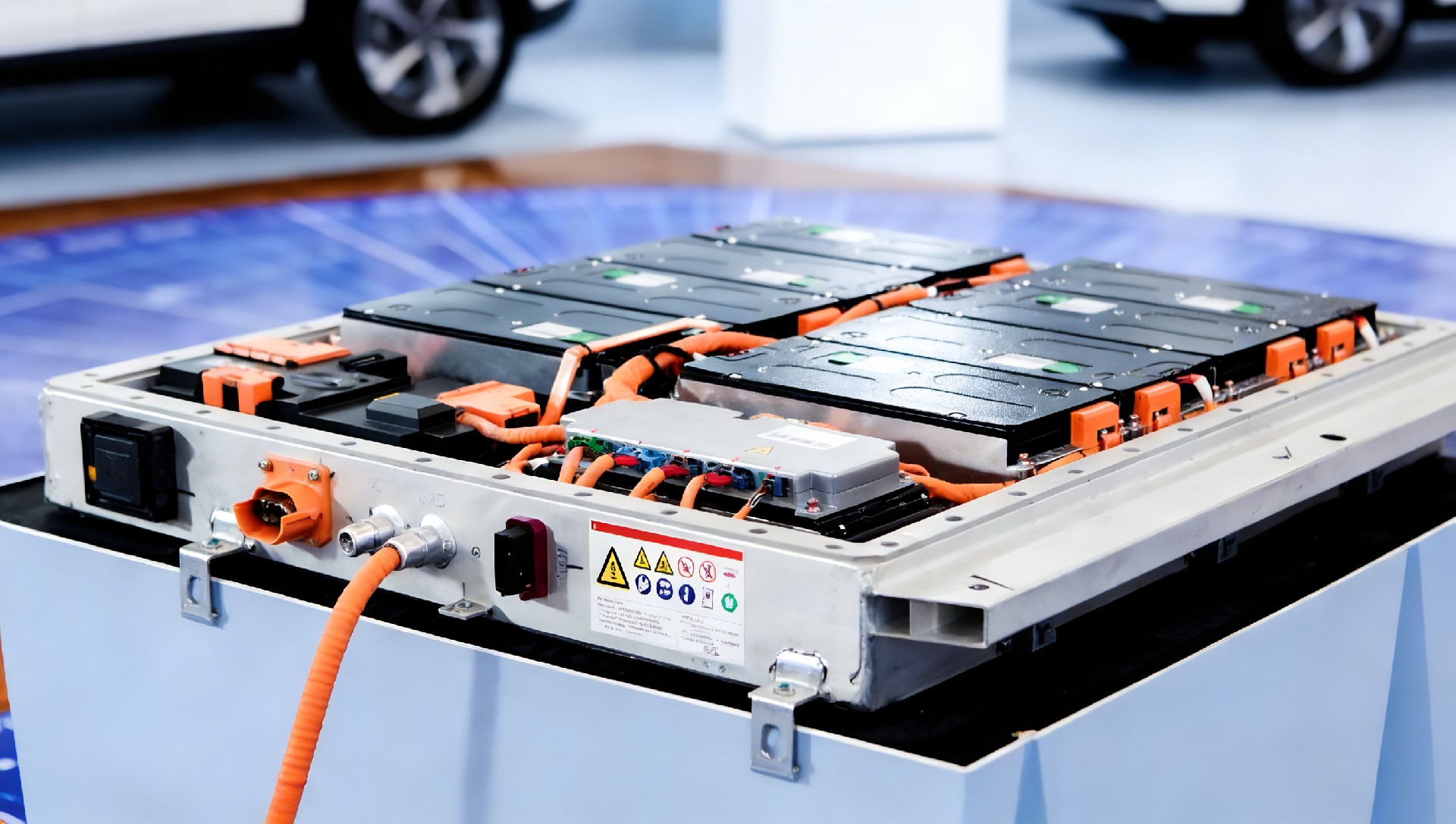

EV 高压线是新能源汽车高压电气系统的专用传输线缆,主要承担电池包、电机、电控及车载充电接口之间的高压电力传输任务,是保障新能源汽车动力传输与行车安全的核心部件。该类线缆严格遵循QC/T 1037-2016标准生产,适用于额定电压 AC1000V/DC1500V 及以下的道路车辆,根据结构设计分为屏蔽与非屏蔽两种类型,可适配车载不同高压回路的使用需求,在复杂行车环境下保持稳定的电气性能。

QC/T 1037-2016 是国内道路车辆高压电缆的核心执行标准,明确了 EV 高压线的电压适用范围、电气性能、机械强度及环境适配要求。依托该标准研发生产的 EV 高压线,能够匹配新能源汽车主流高压系统规格,无论是纯电动还是混动车型,都可满足高压电能的安全传输,同时在绝缘、阻燃、耐温等关键指标上,均达到车载线缆的合规要求,区别于普通工业线缆与低压车载线。
EV 高压线的屏蔽与非屏蔽设计,是适配不同车载场景的核心区分点。屏蔽型高压线外部包裹铝箔或铜网屏蔽层,可有效抑制高压传输产生的电磁干扰,避免影响车载中控、传感器等低压电子设备运行,多用于电机、电池包等核心高压主回路。非屏蔽型高压线结构更简洁,无额外屏蔽层,生产与使用成本更具优势,主要应用于车载高压辅助部件回路,在无强干扰场景下可稳定完成高压传输。
行车环境复杂多变,EV 高压线需具备出色的环境适配能力,常规工作温度区间为 - 40℃至 125℃,可应对冬季低温与机舱高温工况。同时线缆拥有良好的抗弯折、抗震动性能,能适应车辆行驶中的持续震动与布线弯折,还具备耐油污、耐切削的特性,可抵御机舱内油液、碎屑的侵蚀,绝缘层稳定性强,有效杜绝高压漏电风险。
结构 Construction | 电缆特性 Features |
1.导体Conductor | 1.额定温度 Rated temperature :-40°C~+(125°C,150°C) |
材质Material:裸铜Bare Copper | 2.额定电压 Rated Voltage :AC 600V/DC 900V;AC 1000V/DC 1500V |
2.绝缘 Insulation | 3.短期老化 Short-term Aging :240h,Comply with QC/T 1037 |
材质Material:XLPE | 4.长期老化 Long-term Aging:3000h,Comply with QC/T 1037 |
颜色 Color:橙色Orange | 5.燃烧测试 Flame Test :Comply With QC/T1037 |
3.屏蔽 Shielded | 6.最小弯曲半径 Min :Bending Radius: 4*OD@OD <15mm;6*OD@0D≥15mm |
材质Materi al:镀锡铜 Tinned Copper | 7. 耐时 Dielectric Voltage : 5kVac/5min. No Breakdown |
4.护套Sheath | 8. 耐油 Oil Resistance :Comply With QC/T 1037 |
材质Material:XLPE | 9.抗撕裂Anti-tear Performance :>20N/mm |
颜色Color:橙色Orange | 10.环保要 Environmental Requirements : Compliant with RoHS2.0 and REACH |
选型时可结合高压回路功能精准匹配:核心高压动力回路优先选用屏蔽型 EV 高压线,兼顾抗干扰与传输安全;高压辅助电器、简易充电回路等场景,可选用非屏蔽型 EV 高压线,平衡实用性与成本。华坤新能源专注生产符合 QC/T 1037-2016 标准的 EV 高压线,覆盖屏蔽与非屏蔽全规格型号,为新能源汽车提供合规、安全、稳定的高压传输解决方案,助力整车高压系统可靠运行。
