单相交流充电枪配线解决方案
在电动汽车充电领域，单相交流充电是一种较常见的充电方式，其输出功率相对较低，使用普通的家用电源即可进行充电，但充电时间相对较长。单相交流充电桩没有充电功能，只有控制电源的作用。当单相交流充电桩与充电枪通过充电线连接后，车载充电机便开始工作，将交流电转换为直流电，为汽车电池充电。
市面上的单相交流充电桩主要分3.5 KW和7KW功率型，其允许过载的电流通常有16A和32A，配备的充电枪也是新国标七孔触头设计，其中L2和L3作为备用孔而不连接启用，也即是充电线为五芯线。
单相交流充电枪的电气性能参数
充电孔 | 定义 | 额定电压和额定电流 |
L1 | 交流电源（单相） | 250V-10A/16A/32A |
L2 | 备用触头（空位） | -- |
L3 | 备用触头（空位） | -- |
PE | 保护接地 | -- |
N | 中线（单相） | 250V-10A/16A/32A |
CC | 充电连接确认 | 0V-30V 2A |
CP | 充电控制确认 | 0V-30V 2A |
根据电动汽车充电装置相关的国家标准规定，单相交流充电连接装置的额定电流或持续最大工作电流可选择为10A、16A和32A。对于主绝缘线芯（L1、PE、N），可以选择1至70 mm2的线缆。对于信号或控制线芯，可以选择0.5至0.75 mm2的线缆（优选屏蔽抗干扰线缆）。单相交流充电模式分为两种，一种是单头充电枪+电缆+控制盒+插头接单相电的随车充形式，另外一种是单/双头充电枪+电缆+充电桩接单相电的充电桩形式。随车充模式下允许载流分别为10A和16A，而充电桩模式下允许载流分别为16A和32A。

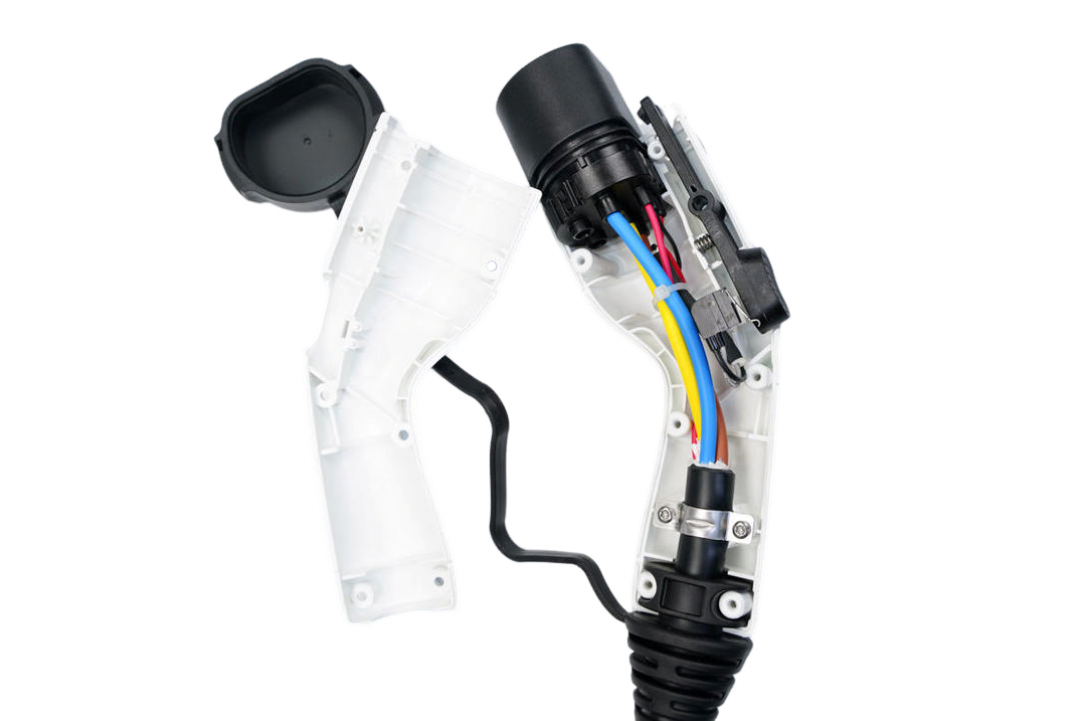

单相交流充电枪配线规格
行业标准 | 线缆适配 | |||
电流类型 | 允许载流 | 线缆大小 | 线缆载流 | 5芯完整线缆规格 |
单相 | 10A | 1.5mm2 | 12A | 3×1.5mm2+2×(0.5～0.75)mm2 |
16A | 2.5mm2 | 23A | 3×2.5mm2+2×(0.5～0.75)mm2 | |
32A | 4.0mm2 | 32A | 3×4.0mm2+2×(0.5～0.75)mm2 | |
充电线材料的选择上，TPE、乙丙橡胶和硬乙丙橡胶是较为常见的几种材料。这些材料具备出色的耐高低温、耐磨损、抗撕裂、抗紫外线和防水等特性，因此能够有效地抵御日晒雨淋、灰尘、高低温以及频繁的拖动和摩擦等恶劣环境的侵袭。在耐温要求方面，TPE的耐温范围为70℃至90℃，乙丙橡胶或硬乙丙橡胶的耐温范围则为90℃。此外，制造工艺要求绝缘厚度至少达到0.8mm以上，并且必须能够承受6KV的火花实验电压测试。
广东华坤新能源股份有限公司成立于2005年，致力于专业研发、制造和销售电动汽车充电线的领先企业。公司已通过IATF16949汽车行业质量管理认证体系，具备卓越的产品质量和可靠性，能够设计生产符合国标、美标、德标等不同标准的充电线，并且在2012年获得了UL电动汽车线缆认证资质。经过多年的生产实践，公司在电动汽车充电线领域积累了丰富的技术经验，为广大客户提供优质的产品和服务。
华坤新能源UL认证充电线
型号 | 额定电压 | 额定温度 | 绝缘材质 | 护套材质 |
EVE | 600V | 105℃ | TPE | TPE |
EVJE | 300V | 105℃ | TPE | TPE |
EVT | 600 | 105℃ | PVC | PVC |
EVJT | 300 | 105℃ | PVC | PVC |
选择一款合适的电动汽车充电线对充电安全和效率至关重要，使用劣质的充电线可能存在充电慢、载流能力不足、引起充电故障及火灾风险，华坤新能源可提供充电桩连接配线解决方案，给您的充电系统高效稳定运行保驾护航，请与我们联系吧！
